ZW32户外真空断路器配JLSZW-10kv高压计量互感器

本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路器，该型式断路器外形长度尺寸比原断路器减少260mm，适用于空间位置较小的地方安装。

用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，***，绝缘强度高。断路器可根据用户需要配装隔 离开关或防涌流延时保护器等。断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。真空灭弧室采用固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可达30000次；环氧树脂封装；符合环保要求，已被***验证的户外性能；耐臭氧和紫外线；竖固，轻，不易碎裂；永磁机构；运动部件少；无需维护保养，应用双稳态永磁技术；

采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
手动分闸装置；当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
位置检测器；接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；
开关外壳采用不锈钢或喷塑处理，***性，耐气候性好；
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
可与控制器配套实现遥控，遥测，遥信，遥调（四遥）功能。

  一．概述
DSW型户外电磁锁，适用于220KV、110KV、35KV等不同电压等级的变电站户外隔离刀闸操作机构作电气闭锁使用。同时，由于该锁内置合分两组辅助触点，所以特别适合同综合自动化变电站配套，作为防误操监控使用。
二．安装及调试
DSW型户外电磁锁，主要由锁头、安装支架、锁扣板三部分组成。安装时，先将锁头电源线接好，然后用4?M5螺钉同支架固定，再将锁扣板安装在户外隔离刀闸操作机构连杆上，将锁头锁栓暂锁，平放在刀闸操作机构横担上，旋转刀闸操作机构，使锁栓紧贴在锁扣板边缘运动而不磨擦，反复几次，将安装支架与操作机构横担焊接好，然后将锁扣板开口处对准锁头锁栓，并保持同刀闸操作机构同步，安装即完成。
三．使用与故障处理
（1）分合闸操作：当***闸需要分合闸操作时，DSW型户外电磁锁通电后，按动锁头电源按钮，电磁锁电磁机构吸合，拉动锁舌环，使其暂锁，此时就可进行***闸合分，操作到位后，拔出暂锁锁定销，锁栓弹出即被锁定，分合操作完成。
（2）解锁操作： 当非正常操作或电源及线路故障时，可用解锁钥匙紧急解锁，进行分合操作。
四．维护和修理
由于户外电磁锁长期受日晒雨淋，风尘影响，会在锁栓部分产生污垢，正常操作时，锁栓拉动困难，此时需将污垢除净，适当加润滑油进行保养。 当通电确定到达锁头，按动电源按钮，电磁锁不吸合时，首先检查导线有无开路情况，如无开路，即可卸下锁头上盖板，更换电磁锁线包（CJ10-10A），然后封胶进行防水处理即可。

五．订货须知 ：订货时要注明操作机构型号，操动方式，连杆直径，工作电压。

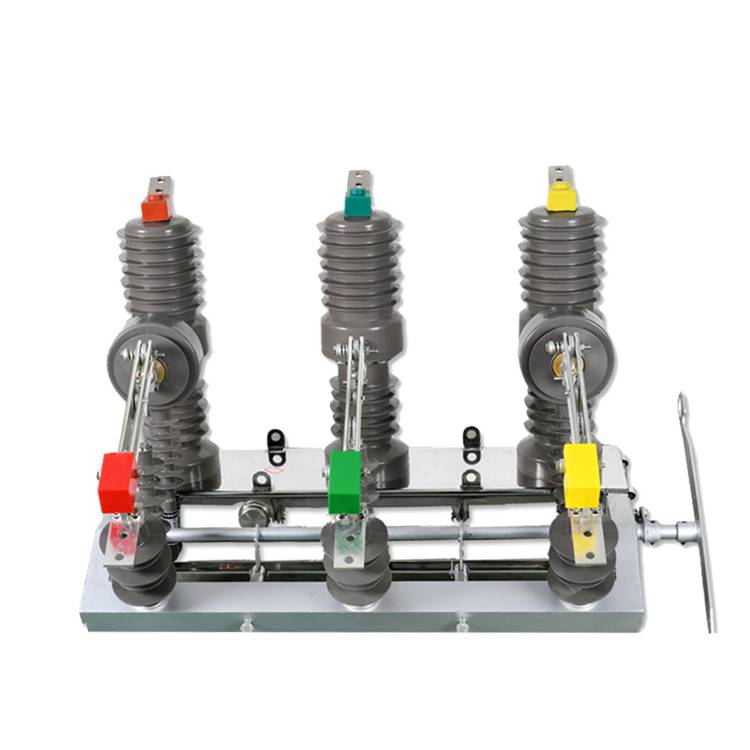

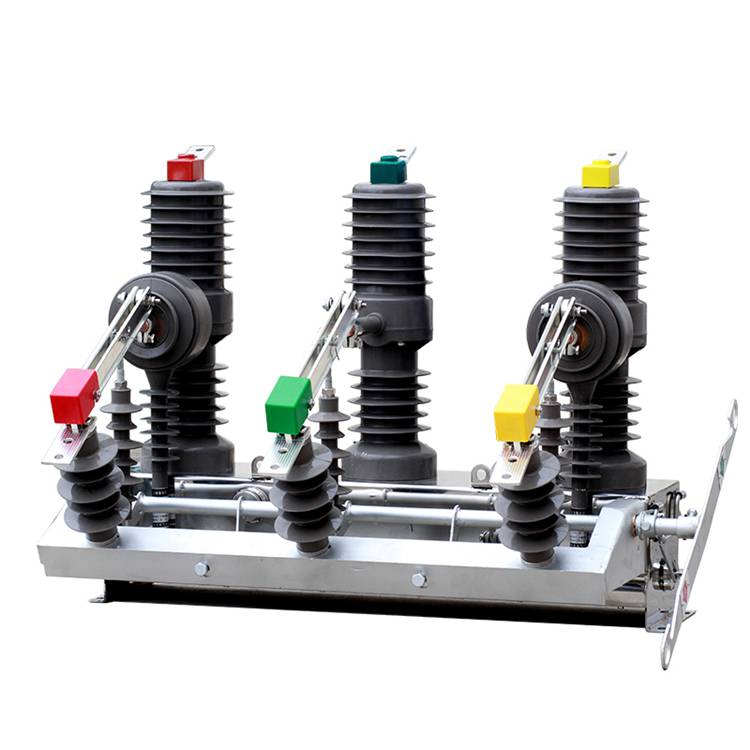

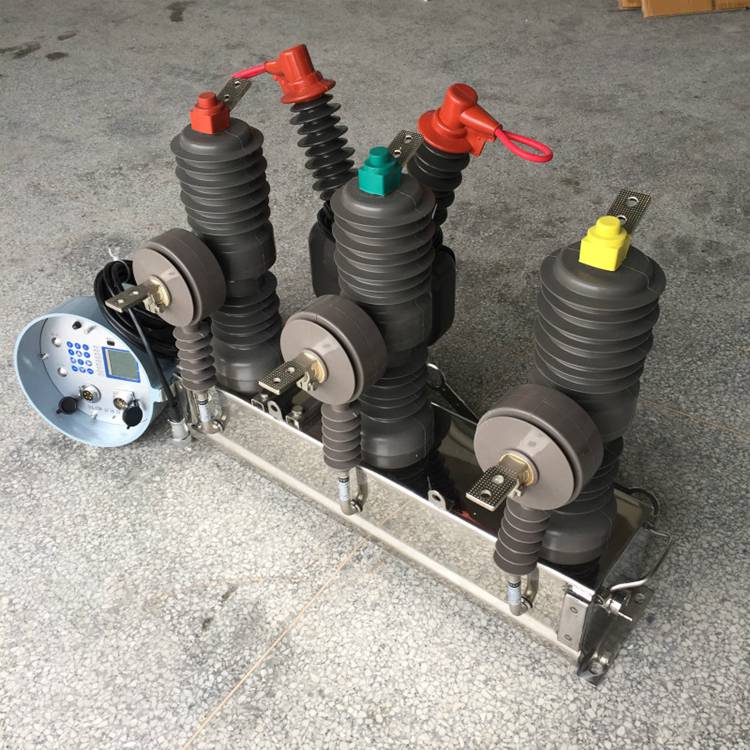

看门狗断路器zw20看门狗开关，重要用来开断关合农网、城网和小型电力体系的负荷电流，过载电流、短路电流。该产物总体布局为三相极柱式，三相真空灭弧室置于固封极柱内，利用绝缘质料相间绝缘及对地绝缘，***，绝缘强度高。重合器型智能断路器。根本型与重合控制器配符实用于易取电源的场合，PT型与重合控制器配符实用于无电源的场合，智能断路器实用于辐射型供电及环网供电体系，资助体系消除瞬时妨碍，主动规复供电，也可断绝永世妨碍，实现配网主动化。ZW20－12系列户外高压真空断路器（以下简称断路器）为额定电压12kV，三相交流50Hz的户外配电设备，它采用真空灭弧和SF6气体作为绝缘介质，是ZW20－12B型柱上真空断路器改进型产品。ZW20－12B型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。
